DS1302 RTC жалпыға ортақ нұсқаулығы
2024-11-09 5494

DS1302 чипі нақты уақыттағы сағатты / күнтізбе жүйесін және 31 байтты тұрақты жедел жадты біріктіреді, бұл уақыт сақтаудың құпияларын ашады.Ол жеңілдетілген сериялық интерфейсті пайдалану арқылы микропроцессорлармен тиімді қарым-қатынас жасауды қамтамасыз етеді.Бұл құжат чиптің архитектурасына терең енеді, күрделі жұмысты және оның тізбектеріндегі электрондардың биін ашады.Ол технологиялық дизайнның талғампазлығына қызығушылығын оятады.

Каталог

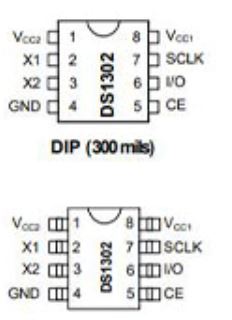

DS1302 PIN-кодқа шолу

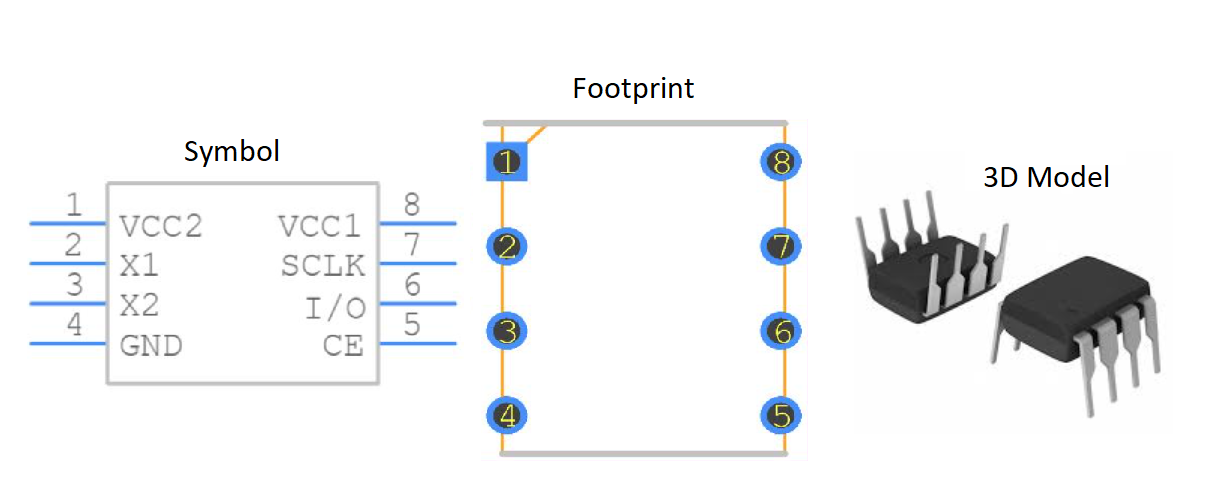

DS1302-дің кад моделі

DS1302 шолу

Та DS1302 Нақты уақыттағы сағатты / күнтізбені 31 байттан тұратын статикалық жедел жадпен біріктіріп, төмен күш сценарийлеріне сәйкес келеді.Онда бірнеше секунд, минут, сағат, күндер, күндер, күндер, күндер, күндер, күндер, күндер, күндер, күндер, күндер, айлар мен жылдар туралы ақпаратты күтуге арналған ақпаратты уақыт өте келе көп уақыт қажет.Бұл жүйе тәулік бойы және 12 сағаттық форматтарға мүмкіндік береді, бұл сандық уақыт дисплейінің пайдаланушы қалауларының пайдаланушы қалауына арналған AM / PM индикаторы бар.Оның сериялық байланыс интерфейсі жүйелік дизайндағы бейімделуді жүзеге асыратын әр түрлі микропроцессорлармен байланысады.

DS1302 ерекшеліктері

Біріктірілген уақыт кестесі және деректерді өңдеу

DS1302 жедел деректерді жедел деректерді сақтау кезінде барлық операцияларды қамтитын уақытын өткізу бойынша тапсырмалар үшін жақсы дөңгеленген опция болып табылады.Таймды сақтау микроконтроллерлермен тегіс байланыс орнатуға мүмкіндік беретін үш сымды сериал интерфейсі арқылы тиімді орындалады.Бұл қондырғыда деректерді берудің әр түрлі әдістері, мысалы, бір байтты және жарылып, күрделі жүйелерге икемділік енгізеді.

Энергияны тиімді пайдалану

DS1302-дің маңызды сипаттамасы - бұл кернеу диапазонында 2,0 В-ден 5,5в-ге дейінгі жұмыс істейтін, жұмыс істейтін күшті сипаттама.2.0V-де жұмыс істеген кезде, ол тек 300NA қолданады, өзін-өзі батареямен жұмыс істейтін гаджеттер сияқты аз қуатты қосымшалар үшін жақсы үйлескен таңдау ретінде ұсынады.Энергия тиімділігінің бұл деңгейі батареяның өзгеру жиілігін төмендетеді, жабдықтың өмірін ұзартады - сенімділік және аз үзілістерді іздейтін қашықтан қондырғыларды басқарудың пайдалы факторы.

Ғарыштық-экономикалық дизайн

DS1302-дің шағын 8 істікшелігі және PAPATS минималды кеңістікке, әрбір кеңістіктер өте құнды болатын құрылғылардың дизайнындағы тартымды қасиетке көз жеткізеді.Пішін факторының әмбебаптығы әр түрлі секторлардағы, тұтынушы электроникаларынан өндірістік машиналарға дейін жұмыспен қамтылған кезде айқын көрінеді.Оның үстіне, оның кішкентай пакеті чипті қолданыстағы тізбекті конструкцияларға енгізуді жеңілдетеді, бұл бізге ескі жүйелерді кедергісіз жаңартуды жеңілдетеді.

Кең жұмыс температурасының диапазоны

DS1302-дің өнеркәсіптік температуралық диапазонында сенімді жұмыс істеу мүмкіндігі оның қолданылуын кеңейтеді, бұл оның күрделі экологиялық жағдайларға байланысты өркендеуіне мүмкіндік береді.Бұл қасиет оны сыртқы параметрлер мен автомобиль қосымшаларында тұрақты температурада тұрақты орындауы керек құрылғыларға сенімді етеді.Температураның берік төзімділігі оның жарамсыз сенімділігіне, миссияның сценарийлерінен жоғары сапалы туындыларын білдіреді.

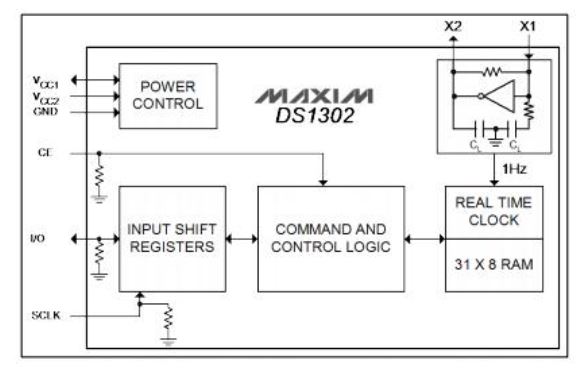

DS1302 Функционалды блок-схема

Техникалық сипаттамалар

Maxim Integrated DS1302 + үшін техникалық сипаттамалардың кең спектрін ұсынады, оның мүмкіндіктерін түсінуге және оны әр түрлі қосымшаларға біріктеп, біртіндеп біріктіреді.Та DS1302 + Уақытша уақыт режимінде окриторлар, жүйелер үшін аспектілерді қажет уақытты есепке алу және деректерді тиімді басқаруға арналған аспект.Төмендегі кесте - техникалық сипаттамалар, атрибуттар, Maxim интеграцияланған DS1302 + параметрлері.

DS1302 жұмыс тізбегі

DS1302 нақты уақыт режимі Микропроцессорлармен, синхронды сериялық байланыс интерфейсі арқылы микропроцессорлармен байланыстырады, тек үш қосылымды қажет етеді: чип (CE), енгізу / шығару (I / O) және сериялық сағаттар (СКЛК).Бұл желілік сымдар шеңбері өзінің қарапайымдылығы мен сенімділігі үшін, дизайндағы талғампаздыққа деген ұмтылысты көрсетеді.Сағат / жедел жадқа және одан деректерді беру бір уақытта немесе 31 байтқа дейін байттардан да бір байт болуы мүмкін.Дизайн өте төмен қуатқа, деректерді сақтауға және сағаттық ақпаратты 1 мкВт-қа дейін пайдалануға мүмкіндік береді.Типтік операциялық тізбек төменде көрсетілген.

DS1302 үшін балама

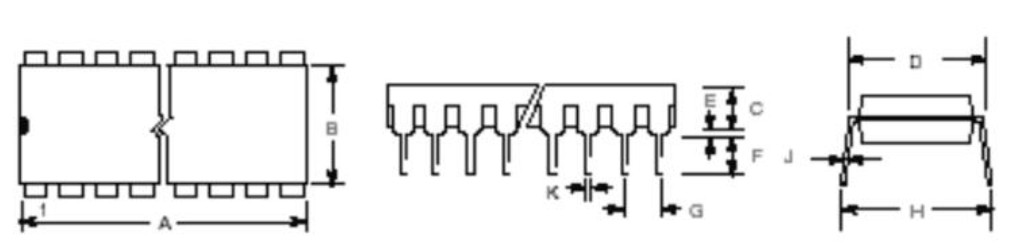

DS1302 өлшемдері

DS1302 өндірушісі

Максим интеграцияланған технологиялық ландшафт, синхрондау, энергия тиімділігі және деректер сенімділігі, уақытын есепке алу, энергетикалық және коммуникациялық технологиялармен, байланыс технологияларымен айналысады.Бұл аудандар электронды өзара әрекеттесуді және энергияны пайдалануды оңтайландырды, сенімді ақпарат алмасуды қамтамасыз етеді.Компания шығармашылық инженерияға күрделі құралдар мен ресурстарды ұсыну арқылы жанармайды, бұл бізге күрделі құралдар мен ресурстарды жеңілдетеді, бұл бізге сенімділік пен дәлдікпен дамуға мүмкіндік береді.
