Беттік орнату құрылғысы (SMD) диодтары дегеніміз не?

Беткейге орнату құрылғысы (SMD) диодтар - заманауи электронды схемалардағы электр тогының бағытын басқару үшін қолданылатын ықшам жартылай өткізгіш компоненттер.Баспа схемаларына (ПХД) кірістірілген сым сымдарын пайдаланатын дәстүрлі саңылаулы диодтардан айырмашылығы, SMD диодтары тікелей құрылғыға орнатылады. ПХД бетін пайдалану Беткейге орнату технологиясы (SMT).

Олардың негізінде SMD диодтары сияқты әрекет етеді бір жақты электрлік клапандар.Олар сезімтал электрондық компоненттерді зақымдауы мүмкін кері токты блоктай отырып, токтың бір бағытта ағуына мүмкіндік береді.

SMD диодтары а арқылы жұмыс істейді Жартылай өткізгішті PN түйісу кезінде электр өткізгіштігін бақылайтын құрылым алға және кері бұрмалау шарттар.Диод түріне байланысты олар айнымалы токтан тұрақты токқа түзетуді, кернеуді реттеуді, кері полярлықты қорғауды, электростатикалық разрядты (ESD) басуды, жоғары жылдамдықтағы сигналды ауыстыруды және РЖ жиілігін реттеуді қоса алғанда, бірнеше маңызды тізбек функцияларын орындай алады.

SMD диодтары ықшам қорғасынсыз пакеттерді және қысқа электр жолдарын пайдаланатындықтан, олар заманауи ПХД конструкцияларында коммутация өнімділігін, сигнал тұтастығын және электр тиімділігін жақсартуға көмектеседі.

SMD диодтары электронды тізбектердегі ток ағынын қалай басқарады

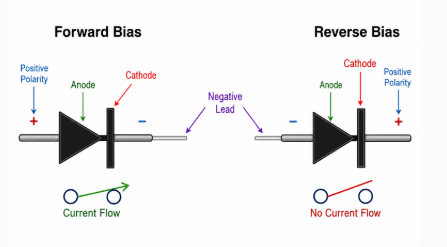

Сурет 2. Ағымдық ағынның әрекетін көрсететін диодтың тура және кері қисаю жұмысы

SMD диодтары тікелей ығысу кезінде электр өткізгіштігін қамтамасыз ету және кері ығысу кезінде токты блоктау арқылы токты басқарады.

Терминал	Функция
Анод	Позитивті ағымдағы жазба
Катод	Ағымдағы шығу / блоктау жағы

кезінде алға ығысу, ток анодтан катодқа өтеді.кезінде кері бұрмалау, PN өткелінің ішіндегі сарқылу аймағы кеңейеді және ток ағынын блоктайды.

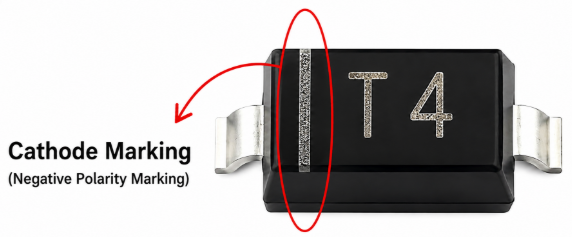

Катод жағы әдетте а арқылы анықталады жолақты белгілеу, нүкте таңбалау, басылған жолақ, немесе PCB жібек экран көрсеткіші.

Полярлықты дұрыс орнату маңызды, себебі дұрыс емес диод бағыты қысқа тұйықталуларға, құрамдас бөліктердің қызып кетуіне, кері токтың зақымдалуына, ПХД ізінің бұзылуына және жалпы қуат көзінің тұрақсыздығына әкелуі мүмкін.

жылы автокөлік жарық диоды жарықтандыру жүйелері, дұрыс орнатылмаған түзеткіш диодтар кері батарея кернеуінің сезімтал драйвер IC-леріне жетуге мүмкіндік береді, сондықтан кері қорғаныс Schottky диодтары әдетте алдын алу үшін қосылады. апатты ECU зақымдануы секіру немесе батареяны ауыстыру кезінде.

Неліктен SMD диодтары заманауи электроникада артықшылық береді?

SMD диодтары заманауи электроникада кеңінен таңдалады, өйткені олар қолдайды ықшам ПХД орналасулары, автоматтандырылған SMT өндірісі, жеңіл құрылғы конструкциялары, және сенімді жоғары тығыздықтағы контур жинағы .Олардың кішірек қаптама құрылымы да жақсартуға көмектеседі сигналдың тұтастығы және қолдайды тиімді жұмыс істеу кеңістігі шектеулі электронды жүйелерде.

Негізінде, SMD диодтары электрлік өнімділікті жоғалтпай, кішірек және тиімдірек электронды өнімдерді қосуға көмектеседі.Заманауи құрылғылар жылдамырақ өңдеу жылдамдығын және жоғары қуат тиімділігін талап ете отырып, қысқаруын жалғастыратындықтан, ықшам жартылай өткізгіш компоненттер ПХД дизайнында маңыздырақ бола бастады.

Дәстүрлі тесігі бар компоненттерден айырмашылығы, SMD диодтары ПХД бетіне тікелей орнатылады, бұл өндірушілерге құрастыруды автоматтандыруға мүмкіндік береді. жоғары жылдамдықты жинау және орналастыру машиналары.Бұл өндіріс тиімділігін айтарлықтай жақсартады, өндіріс құнын төмендетеді және кең ауқымды электроника өндірісін қолдайды.

SMD диодтары қысқарақ электр жолдарын пайдаланатындықтан, олар да азайтады паразиттік индуктивтілік және сыйымдылық.Бұл заманауи электрондық схемалардағы коммутация жылдамдығын, сигнал тұтастығын және жоғары жиілікті өнімділікті жақсартады.

Ықшам жоғары жиілікті қуат жүйелерінде қуаттың аз шығыны жылу өндірісін азайтуға, тиімділікті арттыруға және тығыз оралған электрондық құрылғылардағы құрамдастардың қызмет ету мерзімін ұзартуға көмектеседі.

SMD диодтары да жалпы жақсартуға көмектеседі ПХД сенімділігі ұзын сым сымдарынан туындаған механикалық кернеуді азайту арқылы.Олардың ықшам құрылымы оларды тығыздығы жоғары және дірілге сезімтал электронды конструкциялар үшін өте қолайлы етеді.

Заманауи электронды жүйелер SMD диодтарына сенуді жалғастыруда, өйткені олар ықшам өлшемді, сенімді электрлік қорғанысты, тиімді коммутация тәртібін және ПХД өндірісінің автоматтандырылған процестерімен күшті үйлесімділікті біріктіреді.

SMD диодтарының әртүрлі түрлері және олардың функциялары

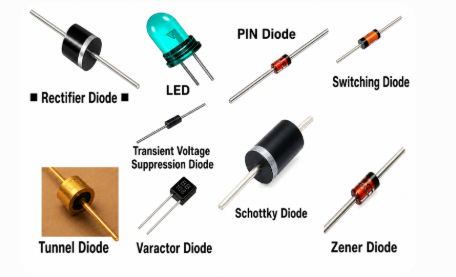

Сурет 3. Электрондық тізбектерде қолданылатын жалпы диод түрлері

SMD диодтары бірнеше мамандандырылған түрлерде бар, олардың әрқайсысы электронды тізбектерде белгілі бір электрлік функцияны орындауға арналған.Олардың рөлдеріне токты түзету, кернеуді реттеу, асқын кернеуді тоқтату, сигналды ауыстыру, жарықты анықтау және РЖ баптау кіреді.

Түзеткіш диодтар: Түзеткіш SMD диодтары айнымалы токты (AC) тұрақты токқа (тұрақты ток) түрлендіреді.Олар әдетте тұрақты ток шығысы қажет болатын қуатты түрлендіру тізбектерінде қолданылады.

Шоттки диодтары: Schottky SMD диодтары төмен алға кернеуі және жылдам ауысу тәртібімен танымал.Олар әдетте жоғары тиімді қуат тізбектерінде және жылдам ауысатын электрондық жүйелерде қолданылады.

Стабилитрондар: Zener SMD диодтары кері бұзылу режимінде жұмыс істеу арқылы кернеуді реттейді.Олар тұрақты кернеу деңгейін ұстап тұруға және сезімтал компоненттерді асқын кернеу жағдайларынан қорғауға көмектеседі.

Ауыстыру диодтары: Коммутациялық SMD диодтары цифрлық және жоғары жиілікті сигнал тізбектерінде жылдам коммутация жұмысына арналған.Олардың жылдам жауап беру уақыты сигналды бағыттау өнімділігін жақсартуға көмектеседі.

TVS (өтпелі кернеуді басу) диодтары: TVS SMD диодтары тізбектерді кенеттен кернеудің жоғарылауынан, электростатикалық разрядтан (ESD) және жартылай өткізгіш құрамдас бөліктерге зақым келтіруі мүмкін өтпелі толқындардан қорғайды.

Жарық диодтары (жарық диодтары): SMD жарық диодтары жарықтандыру, дисплей индикаторлары және артқы жарықтандыру жүйелері үшін электр энергиясын көрінетін жарыққа түрлендіреді.

Фотодиодтар: Фотодиодтар түсетін жарықты электр тогына түрлендіреді және әдетте оптикалық зондтау және жарықты анықтау жүйелерінде қолданылады.

Варакторлы диодтар: Varactor SMD диодтары RF және байланыс тізбектеріндегі реттеу жиілігін реттеуге көмектесетін кернеумен басқарылатын конденсаторлар ретінде жұмыс істейді.

Туннельдік диодтар: Tunnel SMD диодтары өте жылдам ауысу сипаттамаларына байланысты микротолқынды пеште, осцилляторда және жетілдірілген RF жүйелерінде қолданылатын мамандандырылған жоғары жылдамдықты жартылай өткізгіш құрылғылар болып табылады.

Негізгі SMD диод түрлерінің салыстырмалы талдауы

SMD диодтарының әртүрлі түрлері коммутация жылдамдығы, кернеуді басқару, қуатты түрлендіру және тізбекті қорғау сияқты әртүрлі электрлік талаптарға оңтайландырылған.Бұл айырмашылықтарды түсіну термиялық тұрақтылық, электрлік өнімділік және ұзақ мерзімді сенімділік үшін құрамдастарды таңдауды жақсартуға көмектеседі.

Ерекшелік	Түзеткіш	Шоттки	Зенер	TVS
Негізгі функция	AC/DC түрлендіру	Жылдам аз шығын ауысу	Кернеу реттеу	Толқын қорғау
Алға Кернеу	Жоғарырақ	Төмен	Орташа	Әртүрлі
Ауыстыру Жылдамдық	Орташа	Өте жылдам	Орташа	Өте жылдам
Қуат Тиімділік	Орташа	Жоғары	Орташа	Қорғауға бағытталған
Кері Бөлшектерді пайдалану	Жоқ	Жоқ	Иә	Иә
Жалпы Өнеркәсіпте пайдалану	Қуат жабдықтау	Зарядтағыштар, SMPS	Кернеу рельстері	Автокөлік, USB

Шоттки диодтары әдетте жоғары жиілікті коммутациялық тізбектерде артықшылық беріледі, себебі олардың төмен бағыттағы кернеуі және нөлге жуық қалпына келтіру уақыты қуат жоғалтуын және жылу өндіруді азайтуға көмектеседі.Олардың жылдам ауысу сипаттамалары да ықшам электронды жүйелердегі тиімділікті арттырады.

Ықшам DC-DC түрлендіргіштерінде Шоттки диодтары жиі стандартты түзеткіш диодтарға қарағанда қуатты аз жоғалтады, өйткені олардың төменгі алдыңғы кернеуі үздіксіз коммутациялық жұмыс кезінде жылудың пайда болуын азайтады.

Стабилитрондар негізінен кернеуді тұрақты реттеу және басқарылатын кері тесіп жұмыс істеу қажет болғанда қолданылады. TVS диодтары, керісінше, уақытша басу және кернеудің жоғарылауынан және ESD оқиғаларынан жылдам қорғау үшін оңтайландырылған.

Стандартты түзеткіш диодтар ультра жылдам ауысу өнімділігі маңызды емес болатын жалпы айнымалы токтан тұрақты токқа түрлендіру үшін қолайлырақ.

Әрбір диод түрі белгілі бір электрлік айырбастарды қамтиды. Мысалы, Шоттки диодтары жылдамырақ ауысуды және кернеудің төмендеуін қамтамасыз етеді, бірақ олар стандартты кремний түзеткіштерімен салыстырғанда жоғары температурада жоғары кері ағып кету тогын тудыруы мүмкін.

Осы өнімділік айырмашылықтарын түсіну тізбектің сенімділігін, жылу тұрақтылығын және жалпы электрондық жүйе тиімділігін арттыруға көмектеседі.

SMD диод пакетінің өлшемдері және жылу өнімділігі

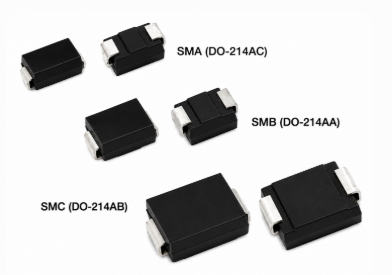

Сурет 4. Жалпы SMD диод пакетінің өлшемдері: SMA, SMB және SMC

Беткейге орнатылатын диод пакетінің өлшемі токты өңдеу мүмкіндігіне, термиялық диссипацияға, ПХД сенімділігіне, коммутация тұрақтылығына және жалпы механикалық төзімділікке тікелей әсер етеді.Дұрыс қаптаманы таңдау маңызды, себебі нашар термиялық басқару тиімділікті төмендетуі, түйіспе температурасын арттыру және құрамдастардың қызмет ету мерзімін қысқарту мүмкін.

Шағын диодты пакеттер әдетте шағын қуатты электроникада пайдаланылады, ал үлкенірек пакеттер жұмыс кезінде айтарлықтай жылуды тудыратын жоғары ток және жоғары қуатты қолданбалар үшін жақсырақ.

Пакет	Максималды ток	Жылу өнімділігі	Әдеттегі пайдалану
SOD-523	Өте төмен	Шектеулі	Сигнал ауысу
SOD-323	Төмен	Орташа	Шағын логика тізбектер
SOD-123	Орташа	Жақсырақ	Зенер/түзеткіш
SMA	Орта-жоғары	Жақсы	Қуат түзету
ШОБ	Жоғары	Күшті	TVS қорғау
SMC	Өте жоғары	Өте жақсы	Өнеркәсіптік қуат

Шағын SMD пакеттері сияқты SOD-523 және SOD-323 әдетте ПХД кеңістігі шектеулі ықшам сигналды өңдеу және төмен ток логикалық схемаларында қолданылады.Дегенмен, олардың төмен жылу диссипациялау мүмкіндігі оларды жоғары ток қуатын қолдану үшін қолайлы емес етеді.

Үлкенірек пакеттер сияқты SMA, ШОБ, және SMC күшті жылу өнімділігі мен токты өңдеу мүмкіндігін қамтамасыз етеді.Олардың үлкенірек бетінің ауданы жылуды тиімдірек бөлуге көмектеседі және қажет электрлік жағдайларда тұрақты жұмысты қолдайды.

Жылу өнімділігі жоғары ток және жоғары жиіліктегі тізбектерде маңыздырақ бола түседі, өйткені шамадан тыс қосылыс температурасы диодтың қызмет ету мерзімін қысқартуы, қуат тиімділігін төмендетуі және ПХД істен шығу қаупін арттыруы мүмкін.

Ықшам ПХД орналасуларында диодтық қосылыс ішінде пайда болатын жылу ПХД мыс қабаттарына тиімді өтуі керек.Егер жылу дұрыс таралмаса, қосылыс температурасы тез көтеріліп, термиялық ағынды, тиімділіктің төмендеуін, алға кернеудің тұрақсыздығын, жартылай өткізгіштің жылдам қартаюын және құрамдас бөліктердің мерзімінен бұрын істен шығуын тудыруы мүмкін.

ПХД мыс аймағы термиялық мінез-құлыққа да қатты әсер етеді. Үлкенірек мыс құйылады диод төсемдеріне қосылған жылуды ПХД бетіне таратуға, локализацияланған ыстық нүкте температурасын төмендетуге және тұрақты ұзақ мерзімді жұмысты қолдауға көмектеседі.

Жоғары қуатты электрондық жүйелерде жылу тұрақтылығы әдетте кеңірек мыс іздерін, термиялық жолдарды, көп қабатты мыс ұшақтарды, үлкенірек диод пакеттерін және жылудың жиналуын азайту және қауіпсіз жұмыс температурасын сақтау үшін жақсартылған ауа ағынының дизайнын пайдалану арқылы қолдайды.

Диодты таңдау кезінде термиялық әлсіреуі тағы бір маңызды мәселе болып табылады.Жұмыс температурасы жоғарылаған сайын диодтың максималды қауіпсіз ток өңдеу мүмкіндігі төмендейді.Нақты жұмыс жағдайларында қызып кетудің алдын алу үшін бұл құнсыздану әрекетін ескеру қажет.

Қаптаманы дұрыс таңдау қуат тиімділігін, термиялық тұрақтылықты, механикалық төзімділікті, өндіріс консистенциясын және ұзақ мерзімді тізбек сенімділігін оңтайландыруға көмектеседі.

Сурет 5. Үлкен ПХД мыс аймақтары жылуды таратуға және диод температурасын төмендетуге көмектеседі

ПХД мыс аймағы диодтың температурасына қалай әсер етеді

ПХД мыс аймағы SMD диодының термиялық өнімділігіне қатты әсер етеді, өйткені мыс қабаты жылу таратқыш ол жылуды жартылай өткізгішті өткелден алысқа тасымалдайды.

Ток диод арқылы өткенде, қуат диссипациясы түйіспе ішінде жылу шығарады.Егер қоршаған мыс аймағы тым кішкентай болса, жылу диод орамының жанында шоғырланып, қосылыс температурасын тез арттырады.

Үлкен мыс құймалары азайтуға көмектеседі ыстық нүкте температуралары, жылудың таралуын күшейтеді, төмен жылу кедергісі, сұзақ мерзімді тұрақтылықты қамтамасыз етеді, және термиялық кернеуді азайту үздіксіз жұмыс кезінде.

Ықшам коммутациялық реттегіштер мен жылдам зарядтағыштарда жеткіліксіз мыс аймағы шағын Шоттки диодтарының номиналды ток шегінде жұмыс істегенде де қызып кетуіне әкелуі мүмкін.

Жылу беру әдетте мыс төсемінің өлшемін кеңейту, төсемдерді ішкі мыс жазықтықтарына қосу, қалың мыс қабаттарын пайдалану және термиялық тігістерді қосу арқылы жақсартады.

Жылулық бейнелеуді талдау жиі мыстың нашар таралуы қуат диодтары мен коммутациялық компоненттердің жанында локализацияланған жылу нүктелерін жасайтынын көрсетеді.

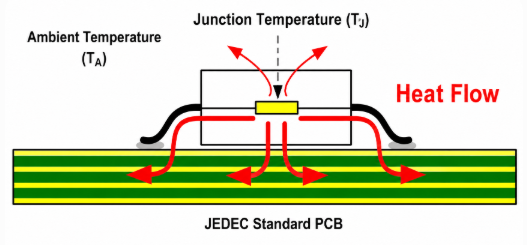

Сурет 6. Термиялық диссипация кезінде диодтық қосылыстан ПХД-ға жылу ағыны

Жылу кедергісін түсіну (RθJA)

Жылу кедергісі, әдетте келесідей өрнектеледі RθJA (қоршаған ортаның жылу кедергісі), жартылай өткізгіш тоғысынан қоршаған ауаға жылу берудің қаншалықты тиімді екенін өлшейді.

Төменгі RθJA мәндері жақсырақ салқындату мүмкіндігін және жылу беруді тиімдірек көрсетеді.

Қуат шығыны мен температураның жоғарылауы арасындағы байланысты мыналар арқылы бағалауға болады:

Т_Дж=Т_А+(С_D×R_θJA)

Қайда:

• TJ = Қосылу температурасы

• TA = Қоршаған орта температурасы

• PD = Қуат шығыны

• RθJA = Қоршаған ортаның қосылысы жылу кедергісі

Бұл қатынас қуат электроникасы үшін өте маңызды, себебі қосылыстардың шамадан тыс температурасы ағып кету тогын арттыруы, тиімділікті төмендетуі, жартылай өткізгіштердің қартаюын тездету, термиялық қашуды іске қосу және диодтың тұрақты істен шығуын тудыруы мүмкін.

Мысалы, Шоттки диодты диссипациялау 1 Вт RθJA мәні бар қуат 80°C/W сезінуі мүмкін 80°C қосылыс температурасы қоршаған орта температурасынан жоғары көтеріледі.Егер қоршаған ауа температурасы болса 40°C, түйісу температурасы жақындауы мүмкін 120°C, бұл термиялық кернеуді айтарлықтай арттырады және ұзақ мерзімді сенімділікті төмендетеді.

Практикалық ПХД конструкцияларында ықшам SOD-323 Schottky диоды жұмыс істейді 1А ток түйіспе температурасын жоғары көтеру үшін жеткілікті қуатты таратуы мүмкін 100°C егер ПХД мыс аймағы шектеулі болса.Термиялық сынау жиі мыс құймасының көлемін ұлғайту және термиялық жолдарды қосу ыстық нүкте температурасын айтарлықтай төмендететінін және тұрақты ұзақ мерзімді жұмысты қамтамасыз ететінін көрсетеді.

RθJA мәндері әдетте беткі диодтың деректер парағында тізімделеді және нақты ПХД жағдайында қауіпсіз жұмыс температурасын бағалауға көмектеседі.Төменгі жылу кедергісі мәндері, әдетте, күшті салқындату мүмкіндігін және қоршаған ортаға жылу беруді тиімдірек көрсетеді.

Шағын SMD пакеттері әдетте жоғары термиялық төзімділікке ие, өйткені олардың кішірейтілген бетінің ауданы ПХД және қоршаған ауаға жылу беруді шектейді.

7-сурет

Неліктен шағын SMD пакеттері тез қызып кетеді?

Шағын SMD пакеттері жиі қызып кетеді, өйткені оларда бар шектеулі жылу массасы, кішірек жылу бөлу ауданы, жоғары термиялық төзімділік, және мыспен байланыс аймағын азайтады.

Мысалы , SOD-523 және SOD-323 пакеттері ықшам сигнал қолданбалары үшін өте жақсы, бірақ олар үздіксіз қуат диссипациясы айтарлықтай жылуды тудыратын жоғары токты коммутациялық тізбектерде күресуі мүмкін.

Температураның жоғарылауымен ағып кету тогы артады, тікелей кернеу сипаттамалары ауысады, ПӘК төмендейді және жартылай өткізгіштердің деградациясы жылдамдайды.

сияқты шағын электронды құрылғыларда смартфондар және USB-C зарядтағыштары, тығыз оралған ПХД орналасулары жылуды ұстап тұруы және шағын диодтар пакеттерінің айналасындағы жылу жинақталуын нашарлатуы мүмкін.Нашар ауа ағыны жылу кернеуін одан әрі арттырады, өйткені ықшам қоршауларда табиғи конвекция шектеледі.

Қызып кету қаупі әдетте үлкенірек диод пакеттерін таңдау, ПХД ауа ағынын оңтайландыру, мыс жазықтығының ауданын ұлғайту, жұмыс тогын азайту және тиімділігі жоғары Шоттки диодтарын пайдалану арқылы азайтылады.

Параметр	Сипаттама	Маңыздылығы
Кері Кернеу (Vr)	Максималды кері кернеу	Алдын алады бұзылуы
Алға Кернеу (Vf)	Кернеудің төмендеуі өткізу кезінде	Әсер етеді тиімділігі мен жылу өндіру
Ағып кету Ток (IR)	Кері ағымдағы ағып кету	үшін маңызды төмен қуатты тізбектер
Қалпына келтіру уақыты (trr)	Ауыстыру қалпына келтіру жылдамдығы	үшін маңызды жоғары жиілікті жұмыс
Түйін Сыйымдылық (Cj)	Сақталған заряд терминалдар арасында	РФ әсер етеді және ауысу өнімділігі
Максималды Қосылу температурасы (Тж)	Ең жоғары қауіпсіз жұмыс температурасы	Алдын алады термиялық зақымдану

Үлкен диод пакеттері әдетте төмен жылу кедергісін және жақсырақ жылуды тарату мүмкіндігін қамтамасыз етеді.Шағын пакеттер ПХД өлшемін азайтуға көмектессе де, олар жиі үздіксіз ток жүктемесі кезінде мұқият термиялық басқаруды қажет етеді.

Кішірек беткейлік диод пакеттері ПХД кеңістігін пайдалануды азайтуға көмектессе де, олар жиі мұқият термиялық дизайнды қажет етеді, өйткені олардың азайтылған бетінің ауданы үздіксіз ток жүктемесі кезінде жылуды тарату мүмкіндігін шектейді.

Сурет 8. ПХД жылу таралуын және салқындату тиімділігін жақсарту үшін пайдаланылатын термиялық арқылы үлгілер

Термиялық вентильдер және көп қабатты ПХД салқындату

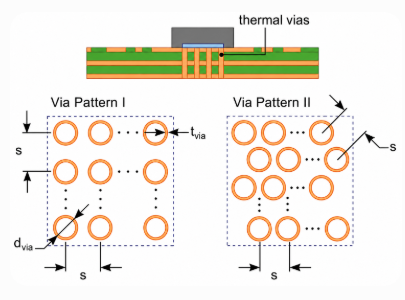

Термиялық вентильдер - бұл ПХД жоғарғы қабатынан жылуды ішкі немесе төменгі мыс жазықтықтарға тасымалдайтын қапталған тесіктер.Олар диод орамының жанында жылуды шоғырландырудың орнына бірнеше ПХД қабаттары бойынша жылуды таратуға көмектеседі.

Термиялық жолдар қосылыс температурасын төмендетуге, термиялық таралуды қолдауға, ыстық нүктенің пайда болуын азайтуға және ұзақ мерзімді сенімділікті арттыруға көмектеседі.

Көпқабатты ПХД мыс ұшақтары одан әрі жылудың таралуын қолдайды, өйткені үлкен ішкі мыс аймақтары жылуды тиімдірек сіңіретін және тарататын термиялық резервуарлар ретінде әрекет етеді.Бұл ауа ағыны шектеулі ықшам жоғары қуатты электроникада әсіресе маңызды болады.

Сурет 9. Ауа ағыны SMD диодының салқындатуын жақсартады

Дұрыс ауа ағыны SMD диодының салқындауы мен сенімділігін жақсартады

Ауа ағыны диодтың жұмыс температурасына қатты әсер етеді, әсіресе жоғары қуатты қолданбаларда.Нашар ауа ағыны жағдайлары ПХД бетінің жанында жылуды ұстап тұруы және қосылыс температурасын, ағып кету тогын, термиялық кернеуді және істен шығу ықтималдығын арттыруы мүмкін.

Салқындатқыш желдеткіштерден шығатын мәжбүрлі ауа ағыны жылуды тиімдірек кетіруге көмектеседі және үздіксіз жылу диссипациясын қажет ететін жоғары қуатты электронды жүйелерде жұмыс температурасын төмендетеді.

Тіпті қалыпты ауа ағынының жақсартулары диодтың қосылу температурасын айтарлықтай төмендетеді және ұзақ мерзімді жұмыс тұрақтылығын қолдайды.

Жоғары ток конструкцияларындағы термиялық азаю

Термиялық төмендету диодтың жұмыс температурасы артқан сайын рұқсат етілген ток өңдеу мүмкіндігін азайтуды білдіреді.

Көптеген диодтар деректер кестелері бақыланатын зертханалық жағдайларда, көбінесе қоршаған орта температурасы 25°C шамасында ток көрсеткіштерін көрсетеді.Нақты электрондық жүйелерде жұмыс температурасы жиі әлдеқайда жоғары.

Түйіспе температурасы жоғарылаған сайын қауіпсіз жұмыс тогы төмендейді, ағып кету тогы артады, қуат шығыны артады және термиялық қашу қаупі артады.

Термиялық азаю шектері әдетте ең нашар жұмыс жағдайында сенімділікті қолдау үшін қолданылады, әсіресе жылу өндіру үздіксіз болатын жоғары қуатты және жоғары жиілікті электрондық жүйелерде.

Термиялық азаюды елемеу құрамдас бөліктердің мерзімінен бұрын істен шығуына, контурдың тұрақсыз әрекетіне, шамадан тыс қызып кетуге және өнімнің қызмет ету мерзімінің қысқаруына әкелуі мүмкін.

Дұрыс термиялық дизайн SMD диодтарының ұзақ қызмет ету мерзімінде үздіксіз электрлік және қоршаған орта кернеуі жағдайында қауіпсіз жұмыс істеуіне кепілдік береді.

SMD диодтық қолданбалардағы нақты ПХД термиялық мәселелері

Жылумен басқару мәселелері қазіргі заманғы SMD диодтарының қосымшаларында ең көп таралған сенімділік мәселелерінің бірі болып табылады.SMD пакеттері ықшам және ПХД-ға тығыз салынғандықтан, шамадан тыс жылу жиналуы электрлік өнімділікке және ұзақ мерзімді тізбек тұрақтылығына тез әсер етуі мүмкін.

Бір жалпы практикалық мәселе қуатты басқару және кері полярлықты қорғау үшін ықшам SOD-323 Schottky диодтарын пайдаланатын портативті электроникада кездеседі.

Нақты ПХД термиялық мәселесі: SOD-323 қызып кету

Ықшам жоғары ток тізбектерінде SOD-323 Schottky диодтары ПХД мыс аймағы тым кішкентай, ауа ағыны шектелген, ауысу тогы қауіпсіз жұмыс шегінен асып кеткенде, жылу өткізгіштері болмағанда немесе ПХД ізінің ені жеткіліксіз болған кезде қызып кетуі мүмкін.

Түйісу температурасы жоғарылаған сайын диодтың тиімділігі төмендейді, ағып кету тогының жоғарылауы, термиялық қашу, кернеудің тұрақсыздығы және жартылай өткізгіштің мерзімінен бұрын бұзылуы мүмкін.

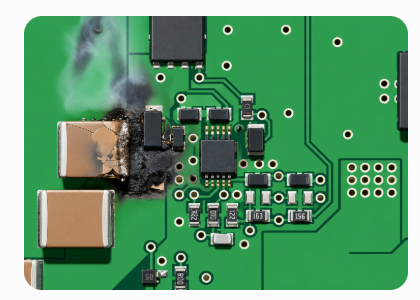

Көрінетін белгілерге көбінесе ПХД түсінің өзгеруі, диодтың жанындағы күйік іздері, тұрақсыз зарядтау тәртібі, қуатты түрлендіру тиімділігінің төмендеуі және тізбектің үзік жұмысы жатады.

Шағын USB-C зарядтау құрылғыларында және DC-DC түрлендіргіштерінде шамадан тыс қызып кету Schottky диодтары зарядтау тиімділігін айтарлықтай төмендетеді және локализацияланған жылу кернеуіне байланысты жақын орналасқан компоненттердің қызмет ету мерзімін қысқартады.

Бір ықшам USB-C зарядтағыш конструкциясында шағын SOD-323 Schottky диоды үздіксіз жылдам зарядтау жұмысы кезінде шамадан тыс қызып кетті, өйткені қоршаған ПХД мыс аймағы жылуды дұрыс тарату үшін тым кішкентай болды.Термиялық бейнелеу диодтар орамының жанында локализацияланған ыстық нүкте температурасын анықтады, бұл ұзартылған жұмыстан кейін тұрақсыз зарядтау өнімділігін тудырды.Диодты үлкенірек SMA пакетімен ауыстыру және термиялық жолдарды қосу жұмыс температурасын төмендетуге және ұзақ мерзімді сенімділікті жақсартуға көмектесті.

Қызып кету мәселесінің бұл түрі ПХД орналасу сапасы ықшам жоғары қуатты электронды жүйелердегі жылу тұрақтылығы мен жартылай өткізгіштің қызмет ету ұзақтығына қалай әсер ететінін көрсетеді.

Практикалық ПХД термиялық ерітіндісі

Диод төсемдерінің айналасындағы мыс құйылатын аумақты ұлғайту жылуды үлкенірек ПХД бетіне тарату арқылы термиялық диссипацияны жақсартуға көмектеседі.Жылу сенімділігі кеңірек мыс іздерін, көп қабатты мыс ұшақтарын, термиялық жолдарды, жақсартылған ауа ағынының дизайнын және жоғары ток жүктемелері үшін үлкен диод пакеттерін пайдалану арқылы да қолдау көрсетеді.

Практикалық ПХД конструкцияларында нашар термиялық басқару жартылай өткізгіштердің қартаюын тездететін және ұзақ мерзімді істен шығу жылдамдығын арттыратын локализацияланған ыстық нүкте температурасын тудыруы мүмкін.Тиісті жылу орналасу дизайны тұрақты жұмысты сақтауға көмектеседі, әсіресе ауа ағыны мен салқындату кеңістігі шектеулі ықшам электронды жүйелерде.

Жылулық бейнелеу талдауы жиі ПХД әзірлеу кезінде қызып кету компоненттерін анықтау және жаппай өндіріс алдында жылуды бөлуді оңтайландыру үшін қолданылады.

Заманауи электронды жүйелер мұқият термиялық дизайнға қатты сүйенеді, өйткені температураның шамалы жоғарылауы да ұзақ мерзімді сенімділік пен электрлік тұрақтылыққа қатты әсер етуі мүмкін.

SMD диодын таңдау үшін маңызды электрлік параметрлер

Дұрыс SMD диодын таңдау тиімділікке, термиялық тұрақтылыққа, коммутация өнімділігіне және тізбектің ұзақ мерзімді сенімділігіне тікелей әсер ететін бірнеше маңызды электрлік параметрлерді мұқият бағалауды талап етеді.

Әртүрлі жұмыс жағдайлары үшін әртүрлі диод түрлері оңтайландырылған.Кейбіреулері жоғары жылдамдықты коммутацияға арналған, ал басқалары асқын кернеуден қорғауға, кернеуді реттеуге немесе жоғары токты өңдеу мүмкіндігіне басымдық береді.Осы электрлік параметрлерді түсіну белгілі бір қолдану үшін ең қолайлы диодты анықтауға көмектеседі.

Параметр	Сипаттама	Маңыздылығы
Кері Кернеу (Vr)	Максималды кері кернеу	Алдын алады бұзылуы
Алға Кернеу (Vf)	Кернеудің төмендеуі өткізу кезінде	Әсер етеді тиімділігі мен жылу өндіру
Ағып кету Ток (IR)	Кері ағымдағы ағып кету	үшін маңызды төмен қуатты тізбектер
Қалпына келтіру уақыты (trr)	Ауыстыру қалпына келтіру жылдамдығы	үшін маңызды жоғары жиілікті жұмыс
Түйін Сыйымдылық (Cj)	Сақталған заряд терминалдар арасында	РФ әсер етеді және ауысу өнімділігі
Максималды Қосылу температурасы (Тж)	Ең жоғары қауіпсіз жұмыс температурасы	Алдын алады термиялық зақымдану

Қате электрлік параметрлерді таңдау қызып кетуді, тұрақсыз жұмысты, шамадан тыс қуатты жоғалтуды, тиімділікті төмендетуді, термиялық кетуді және құрамдас бөліктердің мерзімінен бұрын істен шығуын тудыруы мүмкін.Параметрлерді дұрыс таңдау схеманың сенімділігін, жылу тұрақтылығын, энергия тиімділігін және ұзақ мерзімді электрондық өнімділікті қолдауға көмектеседі.

Тура кернеу (Vf)

Алға кернеу диод арқылы ток өткенде, алға ығысу жұмысы кезінде қанша кернеу жоғалатынын анықтайды.

Диод түрі	Типтік алға кернеу
Шоттки Диод	0,2-0,4 В
Кремний Түзеткіш диод	0,7-1,1 В

Төменгі алға кернеу қуат тиімділігін тікелей жақсартады, өйткені өткізгіштік кезінде аз электр энергиясы жылуға айналады.Бұл әсіресе жылуды басқару кеңістігі шектеулі ықшам электроникада маңызды болады.

Шоттки диодтары кернеудің төмендеуіне және жылдам ауысу тәртібіне байланысты жоғары тиімді қуат тізбектері үшін әдетте таңдалады.Дегенмен, стандартты кремний түзеткіштері белгілі бір қолданбаларда кері кернеуге жақсы төзімділік пен төмен ағып кету тогын қамтамасыз ете алады.

Төменгі алға кернеу сонымен қатар термиялық кернеуді азайтуға, тиімділікті арттыруға, қосылыс температурасын төмендетуге және құрамдастардың қызмет ету мерзімін ұзартуға көмектеседі.

Қуатты бөлу қатынасы:

P=V_f×I

Тікелей кернеудің шамалы төмендеуінің өзі жоғары токтағы электрондық жүйелердегі қуат жоғалуын айтарлықтай азайтады.

Кері кернеу (Vr)

Кері кернеудің рейтингі диодтың электр тогының бұзылуына дейін қауіпсіз төтеп бере алатын ең жоғары кері кернеуді анықтайды.Қолданылатын кері кернеу номиналды шектен асып кетсе, диодта көшкіннің бұзылуы, шамадан тыс ағып кету тогы, жартылай өткізгіштің тұрақты зақымдалуы және кернеудің асқынуы кезінде ПХД істен шығуы мүмкін.

Кері кернеу көрсеткіштері әдетте уақытша жұмыс жағдайларында сенімділікті сақтауға көмектесу үшін қосымша қауіпсіздік шегімен таңдалады.Кері кернеу маржасының жеткіліксіздігі ұзақ мерзімді сенімділік мәселелерінің және өрістің күтпеген ақауларының қаупін арттырады.

Ағып кету тогы (IR)

Ағып кету тогы кері ығысу кезінде диод арқылы өтетін кері токтың аз мөлшерін білдіреді.Ағып кету тогы әдетте өте аз болса да, шамадан тыс ағып кету батареяның қызмет ету мерзімін қысқартуы, күту режимінің тиімділігін төмендетуі, жылу кернеуін арттыруы және дәлдігі төмен қуатты тізбектерге әсер етуі мүмкін.

Температураның жоғарылауы, кері кернеудің жоғарылауы және жартылай өткізгіштердің ескіруі кезінде ағып кету тогы әдетте артады.Төмен ағып кету өнімділігі әсіресе портативті электроникада, аккумулятормен жұмыс істейтін жүйелерде, IoT құрылғыларында және энергияны үнемдейтін күту схемаларында маңызды.

Шоттки диодтары, әдетте, стандартты кремний түзеткіштерге қарағанда, әсіресе жоғары жұмыс температурасында ағып кету тогы жоғары болады.

Мысалы, Schottky диодтары, әдетте, төмен алға кернеуіне байланысты жылдам зарядтағыштарда тамаша тиімділікті қамтамасыз етеді.Дегенмен, жоғары температурада олардың жоғары ағып кету тогы батареямен жұмыс істейтін жүйелерде күту режимінің тиімділігін аздап төмендетуі мүмкін.

Батареяның ұзақ қызмет ету мерзімі және күту режимінде қуатты минималды тұтыну басымдық болып табылатын төмен қуатты электронды конструкцияларда бұл айырбастау маңызды болады.

Қалпына келтіру уақыты (trr)

Қалпына келтіру уақыты алға ығысудан кері ығысуға ауысқан кезде диодтың қаншалықты жылдам тоқтайтынын өлшейді.

Диод түрі	Қалпына келтірудің әдеттегі уақыты
Стандартты Түзеткіш	2μs–30μs
Жылдам қалпына келтіру Диод	50 ns – 500 ns
Шоттки Диод	Нөлге жақын

Ауыстыру жиілігі артқан сайын қалпына келтіру уақыты маңыздырақ бола түседі.Стандартты түзеткіш диодтар әдетте төмен жиілікті қуат көздері үшін қолайлы, бірақ олар жоғары жиілікті тізбектерде шамадан тыс коммутациялық шығындарды тудыруы мүмкін.

Жоғары жиілікті коммутациялық қоректендіру көздерінде баяу түзеткіш диодтар коммутацияның қосымша шығындарын тудыруы мүмкін, себебі ауысулар кезінде кері қалпына келтіру тогы қысқа уақытқа ағуды жалғастырады.Жылдам қалпына келтіру және Шоттки диодтары бұл шығындарды азайтуға, жылу шығаруды азайтуға және түрлендіргіштің жалпы тиімділігін арттыруға көмектеседі.

Жылдам қалпына келтіру және Schottky диодтары әдетте қуат көздерін, жылдам зарядтағыштарды, DC-DC түрлендіргіштерін, РЖ қуат тізбектерін және жоғары жиілікті өнеркәсіптік жүйелерді ауыстырып қосуда қолайлы.

Олардың жылдамырақ ауысу тәртібі коммутациялық шығындарды азайтуға, жылу өндіруді азайтуға, тиімділікті арттыруға, EMI шуды азайтуға және жақсы термиялық тұрақтылықты қолдауға көмектеседі.

Дегенмен, Шоттки диодтары жоғары температурада жоғары кері ағып кету тогын көрсетуі мүмкін, бұл жылуды талап ететін орталарда ескерілуі керек.

Түйіспе сыйымдылығы (Cj)

Қосылу сыйымдылығы диод терминалдары арасындағы сақталған электр зарядын білдіреді.Бұл параметр коммутация жылдамдығына, RF өнімділігіне, сигнал тұтастығына және жоғары жиілікті тізбектің әрекетіне тікелей әсер етеді.

Төменгі түйіспе сыйымдылығы жоғары жиілікті коммутацияны, РЖ сигналының тұрақтылығын, байланыс тізбегінің өнімділігін және сигналды өңдеу дәлдігін жақсартуға көмектеседі.

Қосылу сыйымдылығы РЖ байланыс жүйелерінде, сымсыз электроникада, сигналдарды өңдеу схемаларында және жоғары жылдамдықты цифрлық жүйелерде ерекше маңызды болады.Шамадан тыс сыйымдылық сигналдың бұрмалануын, ауысудың баяу әрекетін және РЖ тиімділігін төмендетуі мүмкін.

Ең жоғары қосылыс температурасы (Тж)

Ең жоғары қосылыс температурасы, әдетте Tj деп жазылады, диодтың ішкі жартылай өткізгіш өткелінің ең жоғары қауіпсіз жұмыс температурасын анықтайды.

Бұл параметр өте маңызды, себебі жылуды басқару жеткіліксіз болса, кернеу мен ток көрсеткіштері қолайлы болып көрінсе де, диод істен шығуы мүмкін.

Түйісу температурасы жоғарылаған сайын диод ағып кету тоғының жоғарылауына, тиімділіктің төмендеуіне, тікелей кернеудің тұрақсыздығына, жартылай өткізгіштің жылдам қартаюына және тұрақты ішкі зақымдалуына әкелуі мүмкін.

Жоғары ток SMD диодының қолданбаларында, шамадан тыс қосылыс температурасы термиялық қашуды тудыруы мүмкін.Бұл температураның жоғарылауы ағып кету тогын және қуат шығынын арттырған кезде орын алады, содан кейін ол одан да көп жылу шығарады және түйісу температурасын одан әрі арттырады.

Егер термиялық қашу бақыланбаса, диод кенет істен шығып, ПХД құрамдас бөліктерін зақымдауы мүмкін.

Үздіксіз ең жоғары қосылыс температурасының жанында жұмыс істеу, тіпті дереу істен шықпаса да, құрамдас бөліктің ұзақ мерзімді қызмет ету мерзімін қысқартуы мүмкін.Жоғары температура жартылай өткізгіштердің тозу механизмдерін жылдамдатады және ұзақ мерзімді сенімділікті төмендетеді.

Термиялық сенімділік әдетте үлкенірек диод пакеттерін, кеңірек мыс іздері, үлкен ПХД мыс құймалары, термиялық жолдар, жақсырақ ауа ағыны және ағымдағы азайту әдістерін қолдану арқылы жақсарады.

Дұрыс термиялық басқару тораптың қауіпсіз температурасын сақтауға, ұзақ мерзімді сенімділікті арттыруға және заманауи электрондық жүйелердегі компоненттердің мерзімінен бұрын істен шығу қаупін азайтуға көмектеседі.

Мысалы, диодтың деректер парағы 150°C ең жоғары қосылыс температурасын және 90°C/Вт RθJA мәнін көрсетуі мүмкін.Бұл мәндер диодтың күтілетін қоршаған орта температурасы мен қуат шығыны жағдайында қауіпсіз жұмыс істей алатынын бағалауға көмектеседі.

SMD диодының кодтары мен полярлығын қалай анықтауға болады

Сурет 10. SMD диодының катодының полярлығын белгілеу

SMD диодтарына қатысты ең көп таралған іздеу сұрауларының бірі SMD диод белгілерін қалай анықтауға болады өйткені өндірушілер шектеулі құрамдас өлшеміне байланысты диод пакеттерінде қысқартылған SMD кодтарын жиі басып шығарады.

Код	Мүмкін Диод түрі
A7	Ауыстырушы диод
M7	Түзеткіш диод
T4	TVS диоды

Таңбалау жүйелері өндірушілер арасында әртүрлі болғандықтан, құрамдас идентификация әдетте деректер парақтары, SMD код дерекқорлары және мультиметрлік диодты сынау арқылы тексеріледі.

Мультиметр арқылы SMD диодын қалай тексеруге болады

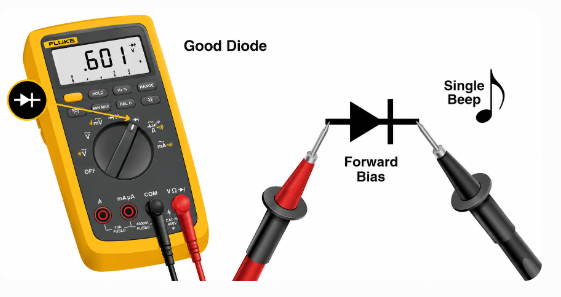

Сурет 11. СМД диодын мультиметрмен сынау

a. көмегімен SMD диодын сынау мультиметр қысқа тұйықталу, ашық тұйықталу, ағып кетудің зақымдалуы және термиялық ақау сияқты жалпы мәселелерді анықтауға көмектеседі.Тестілеудің дұрыс процедуралары маңызды, себебі қате өлшемдер қате диагнозға немесе ПХД кездейсоқ зақымдалуына әкелуі мүмкін.

Сынақ алдында қауіпсіздік шаралары

Кез келген диодты өлшеуді орындамас бұрын:

1. Электр тізбегінен электр қуатын ажыратыңыз және оқшаулаңыз

2. ПХД-ге тигізбес бұрын конденсаторларды толығымен босатыңыз

3. Ток қосылған тізбектерді тексеруден аулақ болыңыз

4. Сезімтал электроникамен жұмыс істегенде ESD қорғанысын пайдаланыңыз

Қуат көздерінің, зарядтағыштардың және өнеркәсіптік электрониканың ішіндегі үлкен конденсаторлар қуат өшірілгеннен кейін де қауіпті кернеуді сақтап қалуы мүмкін.Конденсаторларды зарядсыздандыру электр тогының соғу қаупін және құрамдас бөліктердің кездейсоқ зақымдануын азайтуға көмектеседі.

Тізбек ішіндегі өлшемдер де әрқашан толық сенімді бола бермейді, өйткені қоршаған ПХД құрамдастары жалған көрсеткіштерді тудыруы мүмкін.Параллель резисторлар, конденсаторлар, индукторлар және жартылай өткізгіштер жолдары мультиметрлік өлшемдерге әсер етіп, жаңылыс нәтижелер беруі мүмкін.

Ақаулықтарды дәлірек жою үшін сынақ кезінде компонентті оқшаулау үшін диодтың бір жағы жиі ПХД-дан көтеріледі.

Алға ығысу сынағы

Мультиметрді диодты тексеру режиміне орнатыңыз.Қызыл зондты анодқа, ал қара зондты катодқа қосыңыз.Салауатты диод әдетте Шоттки диодтары үшін шамамен 0,2В–0,4В және кремний диодтары үшін 0,6В–0,7В тура кернеудің төмендеуін көрсетеді.Бұл көрсеткіштер өткізгіштік кезінде диодтың тікелей кернеуінің төмендеуін білдіреді.Шоттки диодтарындағы төмен бағыттағы кернеу жоғары жиілікті коммутациялық тізбектерде тиімділікті арттыруға және жылу өндіруді азайтуға көмектеседі.

Кері ауытқу сынағы

Қара зондты анодқа, ал қызыл зондты катодқа қосу арқылы мультиметрлік зондтарды кері айналдырыңыз.Сау диод кері ток ағынын блоктауы керек.Мультиметр әдетте OL (Ашық цикл) немесе өте жоғары қарсылықты көрсетеді.Егер өлшенетін ток кері бағытта ағып кетсе, диод ағып кетуден, түйіндердің бұзылуынан немесе термиялық деградациядан зардап шегуі мүмкін.Кері ағып кету проблемалары жоғары жұмыс температурасында жиі ауыр болады.

Жалпы ақаулық көрсеткіштері

Симптом	Ықтимал себебі
0В екеуі де бағыттар	Қысқа тұйықталған диод
OL екеуі де бағыттар	Ашық диод
Тұрақсыз оқулар	Жылулық зақымдану немесе ағып кету

Қысқа тұйықталған диодтар әдетте электр тогының шамадан тыс кернеуінен, кері полярлық оқиғалардан, қатты қызып кетуден немесе ток кернеуінің зақымдануынан кейін пайда болады.Ашық диод ақаулар байланыс сымының зақымдануынан, шамадан тыс термиялық циклден, механикалық крекингтен немесе өндіріс ақауларынан туындауы мүмкін.Тұрақсыз немесе сәйкес емес көрсеткіштер ішкі термиялық зақымдануды, ағып кету тогының ақауларын, дәнекерлеу қосылыстарының жарылғанын немесе жартылай өткізгіштің жартылай бұзылуын көрсетуі мүмкін.

Жоғары жиілікті коммутациялық тізбектер мен қуат көздерінде ақаулы SMD диодтары сонымен қатар шамадан тыс жылудың пайда болуына, шығыс кернеуінің тұрақсыздығына, ауысу шуына, зарядтау тиімділігінің төмендеуіне және тізбектің үзік жұмысына себеп болуы мүмкін.

Мультиметрді дұрыс сынау ақаулы диодтарды жылдам анықтауға көмектеседі және заманауи электрондық жүйелерде дәлірек ақауларды жоюды қолдайды.

Жалпы SMD диодының ақаулары, ПХД дизайнындағы қателер және сенімділік стандарттары

SMD диодтары өте сенімді болғанымен, дұрыс емес схема дизайны, жылу кернеуі, электрлік шамадан тыс кернеу, ESD экспозициясы және нашар дәнекерлеу тәжірибесі әлі де мерзімінен бұрын істен шығуды және ұзақ мерзімді сенімділік мәселелерін тудыруы мүмкін.

Жалпы ақаулық механизмдерін түсіну ПХД сенімділігін арттыруға және автомобиль, өнеркәсіп, байланыс және электрондық жүйелердегі өріс ақауларының деңгейін төмендетуге көмектеседі.

Жалпы SMD диодының ақаулары және ақаулықтарды жою

Сәтсіздік себебі	Жалпы симптом	Ықтимал нәтиже
Электрлік шамадан тыс стресс	Қызып кету	Артық ағымдағы зақым
Шамадан тыс жылу	Күйік іздері	Жылулық қашқын
ESD экспозициясы	Жоғалған толқын қорғау	TVS диоды деградация
ПХД икемділігі зақымдану	Үзіліссіз операция	Жарылған дәнекерлеу қосылыстары
Дұрыс емес дәнекерлеу	Кернеу тұрақсыздық	Кері ағып кету және тұрақсыз жұмыс

Шамадан тыс термиялық кернеу және электрлік шамадан тыс кернеу қазіргі заманғы электроникада SMD диодының бұзылуының ең көп таралған екі себебі болып қала береді.Көптеген сенімділік мәселелері ПХД термиялық дизайнының жеткіліксіздігінен, диодты дұрыс таңдамаудан, асқын кернеуден қорғаудың жеткіліксіздігінен, дәнекерленген қосылыстардың сапасыздығынан және дұрыс емес жұмыс кернеуінің шегінен туындайды.

Электрлік шамадан тыс кернеу диод өзінің кернеуі немесе ток рейтингінен жоғары жұмыс істегенде пайда болады.Бұл қосылыс температурасын жылдам арттырып, жартылай өткізгіш құрылымын біржола зақымдауы мүмкін.

Шамадан тыс термиялық кернеу ықшам электроникадағы ақаулардың тағы бір негізгі себебі болып табылады, мұнда ПХД мыс аймағы жеткіліксіз жылуды таратуды шектейді.

ESD зақымдалуы әдетте USB порттарына, HDMI интерфейстеріне, автомобиль байланыс жүйелеріне және Ethernet қорғаныс тізбектеріне орнатылған TVS диодтарына әсер етеді.Қайталанатын кернеудің әсері уақыт өте келе диодтың қорғаныс қабілетін біртіндеп төмендетеді.

SMD диодтары бар ПХД дизайнындағы жалпы қателер

• Төмен өлшемді термалды төсемдер

Мыстың нашар диссипациясы қосылыс температурасын арттырады және ұзақ мерзімді сенімділікті төмендетеді.Кішкентай термиялық төсемдер жылудың ПХД арқылы тиімді таралуына жол бермеуі мүмкін.

• Дұрыс емес TVS орналастыру

Сыртқы қосқыштардан тым алыс орналастырылған TVS диодтары ESD оқиғаларына және өтпелі кернеудің жоғарылауына қарсы тиімділігі төмен болады.USB, HDMI және автомобиль деректер желілері сияқты жоғары жылдамдықты байланыс жүйелерінде TVS диодын дұрыс орналастырмау өтпелі кернеудің ұшқындарының басу басталғанға дейін сезімтал IC-ге жетуіне мүмкіндік беріп, тізбектің тұрақты зақымдалу қаупін арттырады.

• Жоғары жылдамдықты тізбектерде баяу түзеткіштерді пайдалану

Баяу қалпына келтіру уақыттары ауысу шуын, қуат жоғалуының жоғарылауын, тиімділіктің төмендеуін және EMI мәселелерін тудыруы мүмкін.Жылдам қалпына келтіру немесе Шоттки диодтары әдетте жоғары жиілікті коммутация қолданбаларында жақсырақ.

• Кері кернеу маржасы дұрыс емес

Жұмыс кернеуіне тым жақын диодтарды таңдау өтпелі кернеулер немесе тұрақсыз жұмыс жағдайлары кезінде бұзылу қаупін арттырады.Диодтың сенімділігі көбінесе дұрыс термиялық басқаруды, барабар кернеу маржасын, оңтайландырылған ПХД орналасуын, осал интерфейстердің жанында диодты дұрыс орналастыруды және сенімді дәнекерлеу әдістерін біріктіру арқылы жақсарады.

Сенімділік стандарттары және сәйкестік сертификаттары

Сенімділік стандарттары SMD диодтарының күрделі электрлік, жылулық және қоршаған орта жағдайларында қауіпсіз жұмыс істей алатынын тексеруге көмектеседі.

Ерекшелік	SMD Диодтар	Тесік арқылы Диодтар
ПХД өлшемі	Ықшам	Үлкенірек
Өндіріс	Автоматтандырылған SMT	Қолмен/толқынды дәнекерлеу
Жоғары жиілікті өнімділік	Жақсырақ	Төмен
Жөндеуге жарамдылық	Қиынырақ	Оңай
Жылулық диссипация	Орташа	Жоғары қуат үшін жақсырақ
Жалпы пайдалану	Портативті электроника	Өндірістік жүйелер

Сәйкестік сынағы ұзақ мерзімді сенімділікті, өндіріс тұрақтылығын, өнім қауіпсіздігін, термиялық төзімділікті және қоршаған ортаға сәйкестікті қолдауға көмектеседі.

SMD диодтары және тесігі бар диодтар

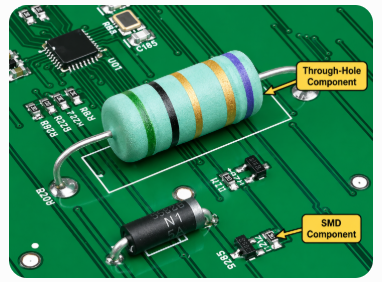

Сурет 12. SMD және ПХД-дегі тесік құрамдастары

SMD диодтары мен саңылаусыз диодтардың екеуі де ұқсас электрлік функцияларды орындайды, бірақ олар өлшемдері, өндіру әдісі, жылулық мінез-құлқы, механикалық беріктігі және ПХД интеграциясы бойынша айтарлықтай ерекшеленеді.

Ерекшелік	SMD Диодтар	Тесік арқылы Диодтар
ПХД өлшемі	Ықшам	Үлкенірек
Өндіріс	Автоматтандырылған SMT	Қолмен/толқынды дәнекерлеу
Жоғары жиілікті өнімділік	Жақсырақ	Төмен
Жөндеуге жарамдылық	Қиынырақ	Оңай
Жылулық диссипация	Орташа	Жоғары қуат үшін жақсырақ
Жалпы пайдалану	Портативті электроника	Өндірістік жүйелер

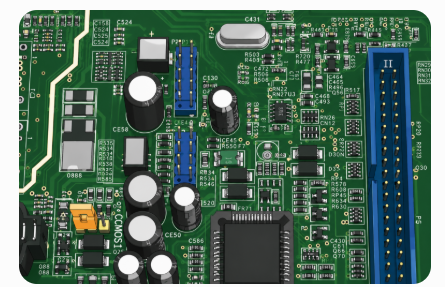

SMD диодтары әдетте заманауи электроникада артықшылық береді, өйткені олар ПХД-ның кішігірім орналасуларын, автоматтандырылған жаппай өндірісті, жеңіл электронды құрылғыларды және жақсартылған жоғары жиілікті өнімділікті қолдайды.

Олардың қысқа электрлік жолдары паразиттік индуктивтілік пен сыйымдылықты азайтуға көмектеседі, бұл оларды жоғары жылдамдықты коммутациялық тізбектерге, РЖ байланыс жүйелеріне, ықшам қуат түрлендіргіштеріне және тығыз оралған электронды құрылғыларға қолайлы етеді.

Дегенмен, тесігі бар диодтар жоғары қуатты жүйелерде, ауыр ток қолданбаларында, қатал механикалық ортада және оңай жөндеуді немесе ауыстыруды қажет ететін жабдықта әлі де таңдалуы мүмкін.

Тесіктері бар құрамдас бөліктер ПХД ішіне салынған сым өткізгіштерді пайдаланатындықтан, олар көбінесе күшті механикалық бекітуді және үлкен қуатты құрылғылар үшін жақсырақ жылуды өңдеуді қамтамасыз етеді.

Қазіргі заманғы электронды құрылғыларда SMD диодтары басым, өйткені ықшам ПХД орналасулары және автоматтандырылған SMT құрастыру өндіріс құнын айтарлықтай төмендетеді және өндіріс жылдамдығын арттырады.

Оң SMD диодын қалай таңдауға болады

Дұрыс SMD диодын таңдау электрлік өнімділікті, термиялық мүмкіндікті, сенімділікті, ауысу жылдамдығын, пакет өлшемін және қолдану талаптарын теңестіруді талап етеді.

Қате диодты пайдалану қызып кетуге, кернеудің тұрақсыздығына, тиімділіктің төмендеуіне, қуаттың шамадан тыс жоғалуына және құрамдас бөліктің мерзімінен бұрын істен шығуына әкелуі мүмкін.

Диодты дұрыс таңдау ұзақ мерзімді сенімділікті, термиялық тұрақтылықты және жалпы электрондық жүйе өнімділігін қолдауға көмектеседі.

Қолданбаға негізделген таңдау нұсқаулығы

Қолданба	Ұсынылатын диод
Жылдам зарядтағыш	Шоттки диод
Кернеу реттеу	Стабилитрон
USB ESD қорғау	TVS диоды
РЖ баптау	Варактор диод
AC түзету	Түзеткіш диод

Таңдау кезінде ескерілетін негізгі факторлар

• Кері кернеудің рейтингі: Диод тізбектегі ең жоғары кері кернеуге төтеп беруі керек.Кернеу шегінің жеткіліксіздігі өтпелі кернеудің жоғарылауы кезінде бұзылу қаупін арттырады.

• Токпен жұмыс істеу мүмкіндігі: диод үздіксіз токты да, асқын кернеуді де қауіпсіз түрде қолдауы керек.Ағымдағы жоғарырақ қолданбалар көбінесе үлкенірек пакеттерді, жақсы термиялық диссипацияны және кеңірек ПХД іздерін қажет етеді.

• Коммутация жылдамдығы: коммутациялық шығындарды азайту және тиімділікті арттыру үшін жоғары жиілікті тізбектер жылдам қалпына келтіруді немесе Шоттки диодтарын қажет етеді.

• Жылу өнімділігі: Жылулық мүмкіндік маңызды, себебі қосылыстардың шамадан тыс температурасы құрамдастардың қызмет ету мерзімін қысқартып, сенімділікті төмендетуі мүмкін.

• ПХД кеңістігіндегі шектеулер: ықшам электрондық құрылғылар жоғары тығыздықтағы ПХД орналасуларын қолдау үшін жиі кішірек SMD пакеттерін қажет етеді.

Дегенмен, кішірек пакеттердің термиялық және токпен өңдеу мүмкіндігі төмен болуы мүмкін.

Әртүрлі салалар үшін диодтарды таңдау

• Автомобиль электроникасы: кернеудің жоғары сенімділігі, кең температураға төзімділігі және AEC-Q101 сәйкестігі қатал электр және қоршаған орта жағдайында тұрақты жұмысты сақтау үшін маңызды.

• Электрондық құрылғылар: ықшам өлшем, төмен қуат жоғалту және жоғары өндірістік тиімділік әдетте тығыз оралған ПХД конструкциялары мен портативті жүйелерде басымдыққа ие.

• Өнеркәсіптік жүйелер: Жылу төзімділігі, жоғары ток қабілеттілігі және ұзақ мерзімді сенімділік талап етілетін электрлік орталарда үздіксіз жұмыс істеу үшін маңызды.

• РЖ және байланыс жүйелері: Жылдам ауысу, төмен өту сыйымдылығы және тұрақты жоғары жиілікті өнімділік сигналдың тұтастығын және тиімді байланыс әрекетін сақтауға көмектеседі.

Дұрыс диодтар пакетін және электрлік сипаттаманы таңдау заманауи электрондық жүйелерде қуат тиімділігін, тізбекті қорғауды және ұзақ мерзімді сенімділікті айтарлықтай жақсартады.

Қорытынды

SMD диодтары қуатты тиімді басқаруды, тізбекті қорғауды және тұрақты жоғары жылдамдықты жұмысты қолдау үшін заманауи электроникада кеңінен қолданылады.Диодты дұрыс таңдау тікелей кернеу, қалпына келтіру уақыты, жылу өнімділігі және токты өңдеу мүмкіндігі сияқты факторларға байланысты.Жақсы ПХД термиялық дизайны және дұрыс қаптаманы таңдау қызып кетуді азайтуға және ұзақ мерзімді сенімділікті арттыруға көмектеседі.Электрондық құрылғылар кішірек және күшті бола бастаған сайын, SMD диодының әрекетін түсіну заманауи схема дизайнында маңыздырақ бола түседі.
